Подогреватели воздуха, Воздухонагреватели.
Воздухонагреватели (подогреватели воздуха) — устройства, предназначенные для передачи тепловой энергии от выходящих газов, пара или иной нагретой среды входящему воздуху.
Назначение и область применения
Воздухоподогреватели применяются в промышленных печах и котельных установках для предварительного подогрева воздуха, подаваемого в камеру сгорания. Это увеличивает интенсивность сжигания топлива и КПД оборудования. Снижается расход энергоресурсов, сокращаются выбросы вредных веществ в атмосферу.
Воздухоподогреватели котлов применяются в энергетике, металлургии, химической и нефтехимической промышленности.
Типы воздухоподогревателей
Принцип действия
- Рекуперативные воздухоподогреватели — передача тепла от нагревающей среды нагреваемой происходит через поверхность теплообменника непрерывно, без непосредственного контакта сред.
- Регенеративные ВПЗ котла — нагревающая среда нагревает теплоаккумулирующий элемент, который затем отдает тепло нагреваемой среде. Среды попеременно контактируют с элементом.
Нагревающая среда
- Газовые — теплообмен осуществляется между горячими дымовыми газами и воздухом.
- Паровые — нагрев происходит за счет передачи тепла от пара воздуху.
- Водяные — тепло передается от горячей воды к воздуху.
Конструкция
- Трубчатые — нагревающая среда движется по трубам, воздух циркулирует в межтрубном пространстве.
- Вращающиеся — теплообмен происходит через ротор, разделенный на сектора. Среды движутся навстречу друг другу.
- Панельные — для разделения потоков и передачи тепла используются жаропрочные панели.
Принцип работы воздухоподогревателей
Наиболее современными и эффективными считаются промышленные нагреватели ОПТ. Основу их конструкции составляют стальные панели с оребренной поверхностью, изготовленные методом высокочастотной сварки. Это обеспечивает высокую теплопередачу и устойчивость к коррозии. Система каналов позволяет организовать перекрестный или противоточный теплообмен, что значительно повышает эффективность. Оборудование типа ОПТ может легко адаптироваться к изменяющимся условиям эксплуатации за счет модульной конструкции, которая позволяет увеличивать или уменьшать теплопередающую поверхность без изменения габаритов.
Производство и поставка оборудования
Мы осуществляем производство полного цикла — от разработки индивидуального проекта воздухоподогревателя, учитывающего специфику котлоагрегата до сборки и нанесения антикоррозийных и термостойких покрытий. Предлагаем доставку, шефмонтаж, пуско-наладочные работы, а также гарантийное и сервисное обслуживание.
Преимущества конструкции
сохранение высокой производительности с нагревом больших объемов воздушных масс;
работа в условиях повышенной температуры среды теплоносителя;
использование в средах, отличающихся агрессивностью у поверхностей с теплообменом;
механические воздействия, вибрации или удары не влияют на функционирование устройства;
улучшение работы путем внедрения системы компактного размера.
Гарантия качества
Компания ООО «Термо-Северный поток» предоставляет официальную гарантию на теплообменное оборудование сроком 24 месяца со дня поставки.

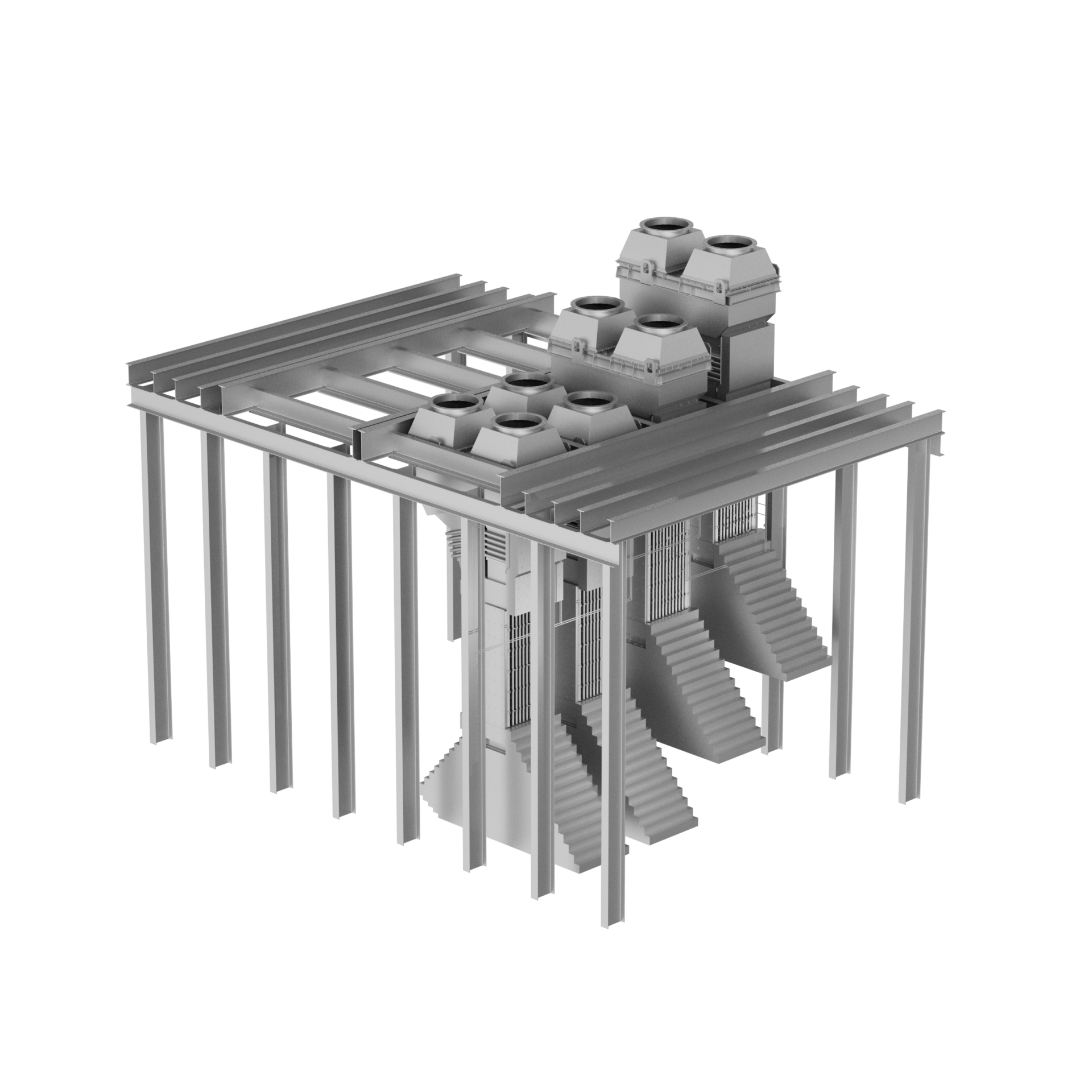

Описание конструкции пластинчатого подогревателя воздуха
Теплообменные модули конструируются из разного количества панелей, которые являются базовым элементом воздухонагревателя и могут быть представлены в одном из трех вариантов исполнения или комбинации из нескольких. Основными являются три вида сборки панелей в теплообменный модуль:
Первые два варианта характеризуются поперечными вставками по принципу третьего варианта.
Выбор конструкции подогревателя воздуха для его дальнейшего изготовления происходит исходя из требований Технического задания и условий его эксплуатации.
