Рекуператоры

Рекуператоры

Промышленный рекуператор воздуха предназначен для нагревания потоков отработанными газами или другой газообразной средой: паром или дымом. Рекуперация поддерживает нужную температуру в просторных помещениях и увеличивает эффективность производственного процесса.
Конструкция промышленного типа применима для котельного оборудования, для разных отраслей металлургической промышленности. Кожухотрубный рекуператор прост в использовании. Ряд недостатков затрудняют его применение. Выделяют:

  • габаритность;
  • большой вес;
  • проблемы обслуживания.
  1. легкость в установке;

  2. простота обслуживания и ремонта;

  3. редкая чистка;

  4. малогабаритность;

  5. минимальный вес;

  6. возможна установка нетрадиционными методами.

Конструкция

Особенности состава пластинчатых рекуператоров типа ОПТ

Перекрестный рекуператор воздуха ОПТ относят к модульной конструкции нового поколения. Оребренная стальная панель используется в качестве основного элемента с разными соединениями. По сравнительным характеристикам устройства имеет преимущества над другими. Панели соединяются тремя вариантами исполнения.

Конструкция пластинчатых рекуператоров
Сборка моделей ОПТ

Базовые модели соединяются в определенный элемент всего модуля:


Оребренная панель совмещается с такой же панелью (крышкой)
Совмещение оребренной панели с аналогичной предусматривает чередование реберной и безреберной стороны.
Оребренная панель закрывается гладкой крышкой
Совмещение оребренной панели с аналогичной предусматривает чередование реберной и безреберной стороны.
Панели соединяются между собой оребренной и гладкой стороной
Соединение панелей оребренной и гладкой стороной. Расположение текущих ребер должно быть поперек изделию предыдущих. Идет образование каналов для использования устройства в двух средах.

Первые два варианта имеют поперечные вставки, расположенные аналогично третьему варианту. Движение двух сред характеризуется перекрестной схемой. Движение нагреваемого воздуха идет перпендикулярно движению горячих газов. Температура среды, количество модулей и способ соединения панелей влияют на мощность и эффективность устройства.

Комплектующие свариваются в один модуль в определенной последовательности:

  • Первые два варианта получают сваркой с помощью поперечных вставок.
  • Третий вариант варится перекрестно расположенными панелями.
  • Все случаи дают взаимно-перекрестный канал, в котором находится нагреваемая и нагревающая среда.

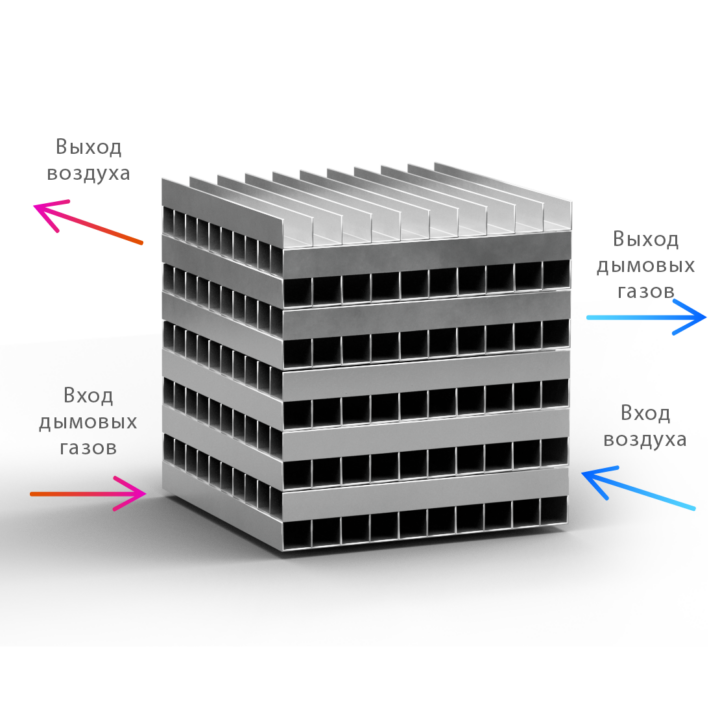

Теплообменный модуль
Теплообменный модуль
